交叉滾子軸承主要特點
　　
　　1、具有出色的旋轉精度
　　
　　交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；
　　
　　2、操作安裝簡化
　　
　　被分割成2部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
　　
　　3、承受較大的軸向和徑向負荷
　　
　　因?yàn)闈L子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
　　
　　4、大幅節省安裝空間
　　

　　交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性，所以最適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

　　　　　　　　　　　　　

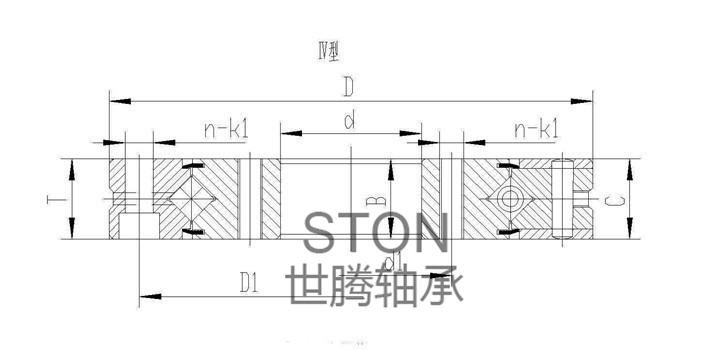

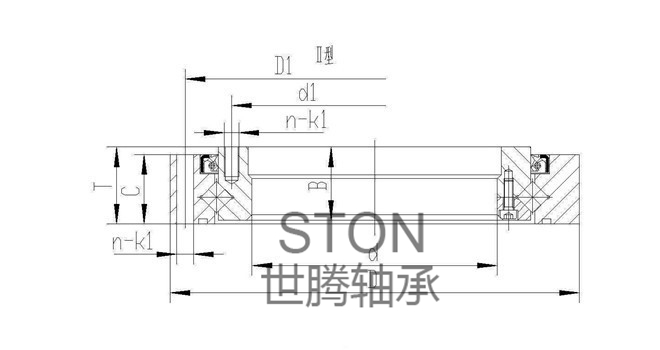

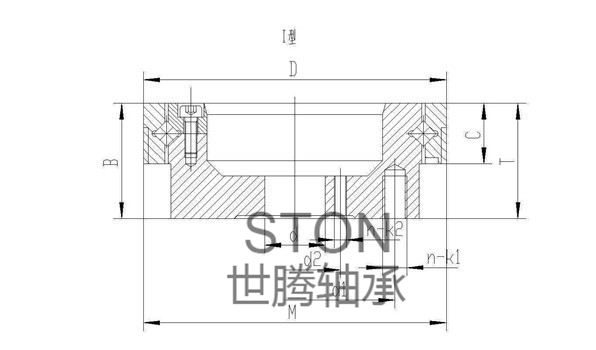

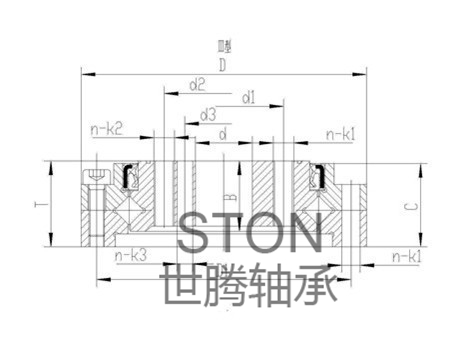

交叉滾子軸承外形尺寸
序號	基本 代號	軸承結構-	軸承外形尺寸			外圈寬度	內圈寬度	負荷(KN)	外圈安裝孔				內圈安裝孔
			D	d	T	C	B	Cor	D1	n-k1	D2	n-k2	d1	n-k1	d2	n-k2	d3	n-k3
1	STON-227	Ⅰ	M50	10	19	10	19	12.8	-	-	-	-	33	6-M4	15	8-M2.5	-	-
2	STON-221	Ⅲ	55	9	16.5	16	13.5	14.8	49	8-φ3.5	-	-	23	6-M4	15.5	2-φ3	14.5	6-M3
3	STON-221A	Ⅲ	55	11	16.5	16	13.5	13.6	49	8-φ3.5	-	-	23	6-M4	17	6-M4	15	3-φ2.5
4	STON-221B	Ⅲ	55	11	16.5	16	13.5	13.6	49	8-φ3.5	-	-	17	6-M4	15	3-φ2.5	25	4-M4 φ4
5	STON-221C	Ⅲ	55	11	16.5	16	13.5	14.8	49	8-φ3.5	-	-	23	6-M4	17	6-M4	15	3-φ3
6	STON-212	Ⅲ	62	10	16.5	16	13.5	16.9	56	10-φ3.5	-	-	27	6-M5	17.5	6-M4	17.5	2-φ3
7	STON-212A	Ⅲ	62	10	16.5	16	13.5	16.9	56	10-φ3.5	-	-	27	6-M5	19	6-M5	15	3-φ3
8	STON-213	Ⅲ	70	29	14	13.5	13.5	20	64	12-φ3.4	64	2-φ3	37	12-φ3.3	-	-	-	-
9	STON-220	Ⅲ	70	14	16.5	16	13.5	21	64	12-φ3.4	-	-	32	8-M6	24	8-M5	19	4-φ3
10	STON-220A	Ⅲ	70	14	16.5	16	13.5	20	64	12-φ3.5	-	-	32	8-M6	24	8-M5	19	4-φ3
11	STON-224	Ⅱ	70	35.6	15.1	14.1	14.6	20	64	8-φ3.5	64	2-M3	44	12-M3	-	-	-	-
12	STON-224A	Ⅱ	70	35.6	15.1	14.1	14.1	20	64	8-φ3.5	64	4-M3	44	12-M3	-	-	-	-
13	STON-222	Ⅱ	80	44.1	17	16	16.4	24.2	74	12-φ3.5	74	4-M3	54	20-M3	-	-	-	-
14	STON-222A	Ⅱ	80	44.1	17	16	16	24.2	74	12-φ3.5	-	-	54	20-M3	-	-	-	-
15	STON-219	Ⅲ	85	20	18.5	18	16.5	26	79	16-φ3.4	-	-	42	8-M8	30	8-M6	26	4-φ3
16	STON-226	Ⅲ	85	20	18.5	18	16.5	26	79	16-φ3.5	-	-	42	8-M8	30	8-M6	26	4-φ3
17	STON-215	Ⅱ	90	55	18.5	17.5	17.5	28.4	84	12-φ3.5	84	4-M3	62	16-M3	62	4-M3	-	-
18	STON-215A	Ⅱ	90	55	18.5	17.5	17.5	28.4	84	12-φ3.5	84	8-M3	62	16-M3	62	8-M3	-	-
19	STON-216	Ⅱ	90	54	18.5	17.5	17.5	28.4	84	12-φ3.5			62	16-M3	62	4-M3	-	-
20	STON-218	Ⅱ	110	66	20.7	18.7	19.7	53	102	12-φ4.5	102	4-M3	77	16-M4	77	4-M3	-	-
21	STON-218A	Ⅱ	110	66	20.7	18.7	19.7	53	102	12-φ4.5	102	8-M3	77	16-M4	77	8-M3	-	-
22	STON-210	Ⅱ	110	65	20.6	18.8	20	55	101.6	12-M4	101.6	4-M3	77	16-M4	77	4-M3	-	-
23	STON-217	Ⅲ	112	26	22.5	21.5	19	51	104	16-φ4.5	-	-	55	8-M10	40	8-M8	34	4-φ5
24	STON-217A	Ⅲ	112	26	22.5	21.5	19	51	104	16-φ4.6	-	-	55	8-M10	40	8-M8	34	4-φ5
25	STON-217W	Ⅲ	112	49	22.5	21.5	19	51	104	16-φ4.5	104	2-φ5	60	12-φ4.5	60	2-φ5	-	-
26	STON-223	Ⅲ	126	24	24	22.5	21.5	60.3	117	20-φ5	-	-	68	8-M10	50	8-M10	42	4-φ5
27	STON-223W1	Ⅲ	126	55	24	22.5	21.5	60.3	117	20-φ5	117	2-φ5	66	16-φ5.5	-	-	-	-
28	STON-223W2	Ⅲ	126	37	24	22.5	21.5	60.3	117	20-φ5	117	2-φ5	72	16-M5	50	20-φ4.5	-	-
29	STON-208	II	142	84.4	24.5	23.5	23.5	93	132	12-φ5.4	132	12-M5	100	16-M5	100	4-M4	-	-
30	STON-211	II	142	84	24.4	23.4	23.4	95	132	12-φ5.5	132	4-M4	100	16-M5	100	4-M4	-	-
31	STON-225	II	142	86	24.4	23.4	22.9	95.1	132	12-φ5.5	132	8-M4	100	16-M5	100	8-M4	-	-
32	STON-214	IV	380	210	40	40	40	383	350	16-φ14	-	-	240	16-M12	-	-	-	-
